Терминал защиты присоединений и АУВ

Код: TPU S220

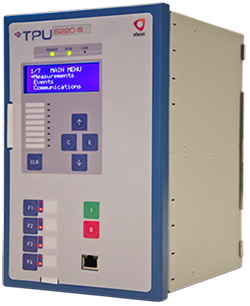

TPU S220

Назначение

TPU S220 находит применение главным образом в защите оборудования среднего напряжения в сетях с заземлённой, изолированной и компенсированной нейтралью. Оно также может применяться в качестве резервной защиты совместно с другими защитами в более сложных применениях.

Функции защиты	ANSI	IEC 61850
TPU S220			-I	-R	-T	-U	-S
Максимальная токовая защита	50, 51	PTOC	●	●	●	●	●
Направленная Максимальная токовая защита	67	RDIНОМ				●	●
Максимальная токовая защита от замыканий на землю	50N, 51N	PTOC	●	●	●	●	●
Направленная Максимальная токовая защита от замыканий на землю	67N	RDIНОМ			●	●	●
Динамическая корректировка уставок при холодном пуске			●	●	●	●	●
Логическая блокирующая схема	68		●	●	●	●	●
Защита от тепловой перегрузки	49	PTTR	●	●	●	●	●
Максимальная токовая защита обратной последовательности	46	PTOC		●	●	●	●
Направленная максимальная токовая защита обратной последовательности	67	RDIНОМ				●	●
Логика автоматического ускорения	50HS	RSOF/PIOC		●	●	●	●
ТНЗНП в сетях с компенсированной нейтралью	32N	PSDE			●	●	●
Направленная защита по мощности	32	PDOP				●	●
Защита минимального напряжения	27	PTUV				●	●
Защита максимального напряжения	59	PTOV				●	●
Защита максимального напряжения нулевой последовательности	59N	PTOV			●	●	●
Защита максимального напряжения обратной последовательности	47	PTOV				●	●
Защита от понижения частоты	81	PTUF					●
Защита от повышения частоты	81	PTOF					●
Защита по скорости изменения частоты	81	PFRC					●
Функции управления и контроля
Логика трехфазного отключения	94	PTRC	●	●	●	●	●
Автоматическое повторное включение	79	RREC		●	●	●	●
Контроль синхронизма и наличия напряжения	25	RSYN					●
УРОВ	51BF	RBRF		●	●	●	●
Контроль цепей отключения	74TC	STRC		●	●	●	●
Отключение нагрузки по напряжению		GAPC				●	●
Отключение нагрузки по частоте		GAPC					●
Блокировка / разблокировка включения выключателя	86	RCBL	●	●	●	●	●
Контроль исправности цепей ТН		RVTS				●	●
Контроль исправности ТТ		RCTS	●	●	●	●	●
Обнаружение разомкнутых полюсов	46BC	RBCD	●	●	●	●	●
Управление/контроль выключателя	52	CSWI/XCBR	●	●	●	●	●
Интеграция в АСУ		GGIO	●	●	●	●	●
Свободно конфигурируемая логика (IEC 61131-3)		GAPC	●	●	●	●	●
Функции мониторинга и регистрации
Высокоточные трёхфазные измерения		MMXU/MSQI	●	●	●	●	●
Учёт		MMTR				●	●
Определение места повреждения	21FL	RFLO					●
Регистратор анормальных режимов		RDRE	●	●	●	●	●
Журнал событий			●	●	●	●	●
Отчеты о повреждениях			●	●	●	●	●
Самодиагностика			●	●	●	●	●
Аналоговые входы
Токовые входы			4	4	4	4	4
4-й токовый вход с высокой чувствительностью					○	○	○
Входы напряжения					1	4	4
Дискретные входа/выходы (базовый блок)
4 двоичных входа + 4 двоичных выхода			●
8 двоичных входов + 8 двоичных выходов				●	●	●	●
Дискретные входа/выходы (плата расширения)						Max 1
Тип 1 (8 двоичных входов + 8 двоичных выходов)						○	○
Тип 2 (16 двоичных выходов)						○	○
Тип 3 (16 двоичных входов)						○	○
Протоколы связи (АСУ)						Max 4
IEC 61850-8-1						○
IEC 60870-5-101/104						○
IEC 60870-5-103						○
DNP 3.0						○
Modbus						○

● - Основной параметр
○ - Опция

Напряжение оперативного постоянного тока
Технические параметры
Номинальное напряжение, В	110/125/220 В пост. тока,115/230 В перем. тока
Рабочий диапазон напряжений	(88 .. 350 В пост. тока / 80 .. 265 В перем. тока)
Потребление при Uн в номинальном режиме (при отсутствии КЗ в сети), Вт	от 20 до 100 Вт / от 40 до 200 ВА
Потребление при наличии КЗ в сети	< 2 ∙ Рн
Пульсация в напряжении постоянного тока	не более 12%
Рабочая частота
Номинальная частота, Гц	fн = 50/60
Рабочий диапазон частот	0,95 - 1,05 ∙ fн
Аналоговые цепи переменного тока
Номинальный ток	Iн = 1 или 5 A (выбирается уставкой)
Номинальный ток	4-й вход Iн = 1А, 5 A, 1А чувств
Рабочий диапазон	[0,05 .. 50] × Iн
Рабочий диапазон	[0,005 .. 50] × Iн (1А чувств)
Термическая стойкость	500 A в течение 1 с, 20 A в непрерывном режиме
Термическая стойкость	250 A в течение 1 с, 10 A в непрерывном режиме (1А чувств)
Нагрузка вторичной цепи	< 0,15 ВА при Iн
Нагрузка вторичной цепи	< 0,25 ВА при Iн (1А чувств)
Аналоговые цепи переменного напряжения
Номинальное напряжение	Uн = 100, 110, 115 или 120 В (фаза-фаза)
Рабочий диапазон	[0,25 .. 220] В
Термическая стойкость	350 В в течение 1 с 250 В в непрерывном режиме
Нагрузка вторичной цепи	< 0,25 ВА при Uн
Пульсация в напряжении постоянного тока	не более 12%
Дискретные входы
Напряжение срабатывания дискретных входов должны соответствовать требованиям руководящего документа РД ЭО 1.1.2.25.0885 - 2012
Постоянное номинальное напряжение каждого входа, В	Uвх. н = 220/110/48/24 В пост. тока
Рабочий диапазон напряжений каждого входа	0,7 - 1,3 ∙ Uвх.н
Первоначальный импульс тока, мА	I вх.имп ≥ 50
Время устранения дребезга	[1 .. 128] мс
Фильтрация колебаний	Макс [2 .. 255] изменений за [2 .. 10000] мс
Дискретные выходы
Номинальное напряжение	250 В перем./пост. тока
Номинальный ток	8 A
Включающая способность	1 с при 10 A 0,2 с при 30 A
Отключающая способность	пост. ток: 1 / 0,4 / 0,2 A при 48 / 110 / 220 В; L/R < 40 мс перем. ток: 1250 ВА (250 В / 5 A); cos j > 0,4
Напряжения на разомкнутых контактах (1 мин)	1 кВ
Условия окружающей среды
Диапазон рабочих температур	От - 10 °C до + 60 °C
Диапазон температур хранения	От - 25 °C до + 70 °C
Относительная влажность	< 95 %, без конденсата
Срок службы
Срок службы терминала	25 лет
