Общие сведения

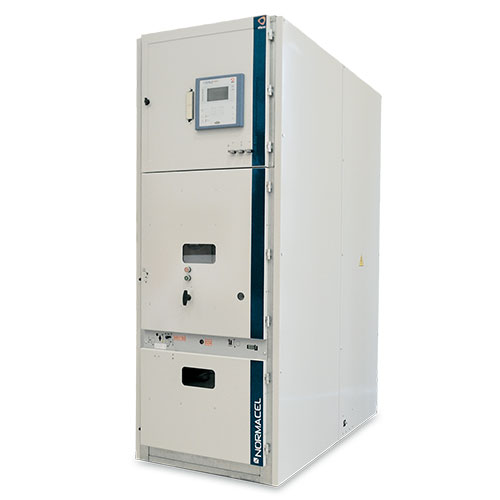

Линейка продукции NORMACEL представляет собой ячейки среднего напряжения с воздушной изоляцией, в металлическом корпусе, в модульном исполнении и с возможностью расширения.
Компактность установки не сказывается на простоте эксплуатации и доступе для операций технического обслуживания.
Доступ осуществляется исключительно с передней части, что позволяет установку ячеек NORMACEL непосредственно к стене.
Ячейки Normacel обладают стойкостью к воздействию внутренней дуги в соответствии со стандартом IEC 62271-200, что обеспечивает безопасность работы персонала и оборудования.
Ячейки оснащены выключателями выкатного исполнения типа DIVAC, обладающими электрическими и механическими характеристиками в соответствии со стандартом ЕС 62271- 200 (класс ЕЗ и М2). Ячейки могут оснащаться моторизированными приводами.
Непрерывное усовершенствование данной линейки продукции позволило добиться высокого качества продукции и эффективных характеристик - номинальных значений тока до 4000 А и токов КЗ до 50 кА.
Характеристики
- Возможность расширения
- Малая площадь установки
- Простота эксплуатации
- Фронтальный доступ
- Защита от воздействия внутренней дуги
- Вакуумный выключатель с высокой коммутационной и механической износостойкостью (класса ЕЗ и М2) или контактор
- Надежность и небольшой объем необходимого ТО
- Установка и извлечение выключателя при закрытой двери кабельного отсека
- Возможность установки оборудования по запросу заказчика
| Технические характеристики | |||
|---|---|---|---|
| Номинальное напряжение | 12 кВ | 17.5 кВ | 24 кВ |
| Электрическая прочность изоляции Импульсное напряжение (1.2 / 50 мс) Напр. пром. частоты (50 Гц / 1 мин) | 75 кВ (95 кВ) 28 кВ | 95 кВ 38 кВ | 125 кВ 50 кВ |
| Частота | 50 Гц/60 Гц | ||
| Номинальный рабочий ток | 630 до 4000 A | ||
| Ток электродинамической стойкости | до 63 kA | до 100 kA или 125 kA | до 63 кА |
| Кратковременно выдерживаемый ток | до 25 kA/3 с | до 40 kA/ 3 с или 50 kA/3 с | до 25 kA/3 с |
| Механические характеристики | |||
| Степень защиты | IP3X или IP41 | ||
| Стандартная окраска | RAL 7035 | ||
| Стандартные условия эксплуатации | |||
| Температура окружающей среды | Стандартно: -5 °C/+40 °C | Опционально: -10 °C/+55 °C | ||
| Размеры, мм | |||
| Высота >1250 A > 1600 A | 2120 2250 | 2120 2250 | 2350 2350 |
| Глубина | 1560 | 1560 | 1650 |
| Ширина < 1250 A; <25 kA < 1250 A; <50 kA 2500 A 3150 A/4000A | 600 - 750 - | 700 750 850 1000 | 800 - 900 1200 |

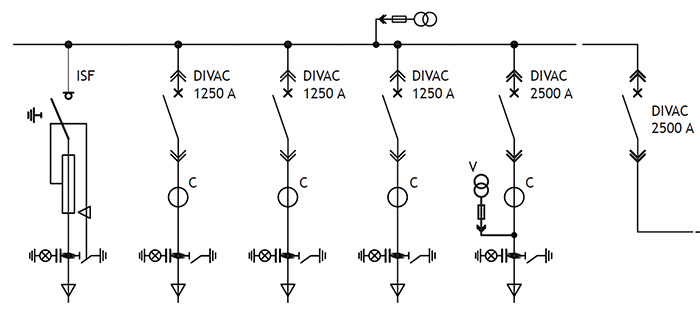

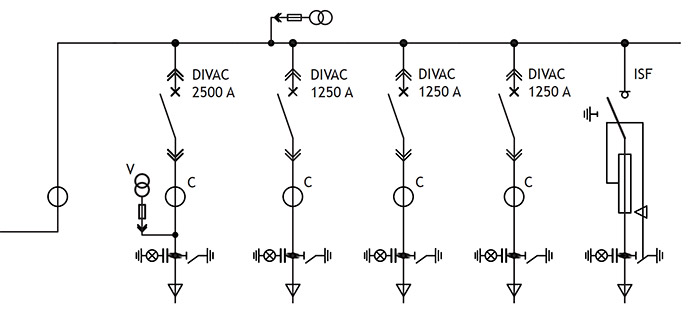

Стандартные модули
