DCU 500 - это устройство для сбора данных, управления, наблюдения и автоматизации с широкими возможностями применения в распределительных сетях и сетях генерации и электропередачи на высоконадежной, универсальной и устойчивой платформе.

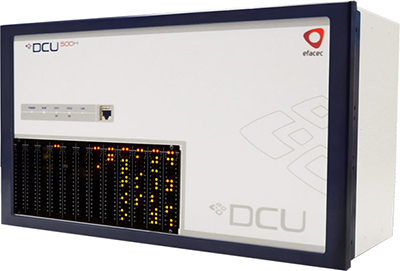

Вариант DCU 500H обеспечивает резервные платы ЦП и блока питания для замены в горячем режиме, что гарантирует высокую надежность, а также выполнение всех этапов программы независимо от наличия отказов платы ЦП или блока питания.
На базе высокопроизводительной платформы 500 серии устройство DCU 500 обеспечивает гибкие опции входов/выходов; оно разработано с учетом IEC 61850 и других открытых стандартов, отвечает последним требованиям и легко интегрируется.
Являясь частью платформы CLP 500 от компании Efacec, DCU 500 предоставляет системные инструменты для объектно-ориентированного проектирования и полностью открытой разработки согласно стандарту IEC 61850, что позволяет пользователям непосредственно применять продукт в системах различной архитектуры.
DCU 500 поставляется в 19-дюймовой стойке, без подвижных деталей (дисков и вентиляторов), со встроенной технологией, ориентированной на критические для выполнения задач распределенные решения, например, автоматизированные подстанции или
DCU 500 может поддерживать, наблюдать и контролировать до 256 входных/выходных точек.
Основу аппаратной части DCU 500H составляют две мощные идентичные платы процессора и связи с возможностью замены в горячем режиме. Платы ЦП работают в конфигурации основное оборудование/горячий резерв и реализуют сложный внутренний механизм резервирования. Предоставляются также два источника питания, обеспечивающие возможность замены в горячем режиме; они работают в тесном взаимодействии, и при отказе одного из них подача питания не прекращается. Такие особенности обеспечивают критическим приложениям повышенное время наработки на отказ и низкое среднее время восстановления. Переключение плат процессора происходит независимо и только при выполнении одного из приведенных ниже условий:
- Отказ активной платы в результате срабатывания внутренней самодиагностики.
- Программное срабатывание самодиагностики в результате входа авторизованного лица или запуска специального диагностического приложения (watchdog)
- Действие пользователя с соответствующими полномочиями.
Кроме плат процессора и источников питания к DCU 500 подключаются модульные платы дискретных входов и выходов, а также аналоговые входы для внешних преобразователей.
На передней панели имеется индикация статуса точек ввода и вывода данных (входов и выходов), которая рассчитывается оборудованием.
Краткий обзор особенностей
| DCU 500 | DCU 500H | |
| Размеры: | ||
|---|---|---|
| Стойка 19” / высота 6U | ● | ● |
| Аналоговые входы постоянного тока | ||
| Максимальное число входов | До 32 | До 32 |
| Основные дискретные входы/ выходы | ||
| Дискретный выход службы самодиагностики | ● | ● |
| Платы расширения дискретных входов/ выходов | ||
| Дискретные входы | До 256 | До 256 |
| Дискретные выходы | До 128 | До 128 |
| Автоматические функции | ||
| Распределенные функции (IEC 61850) | ● | ● |
| Программирование (IEC 61131-3) | ● | ● |
| Объекты автоматизации, задаваемые пользователем | ● | ● |
| Логические узлы IEC 6180, задаваемые пользователем | ● | ● |
| Функции мониторинга и регистрации | ||
| Журнал истории событий / SOE | ● | ● |
| Автоматическое тестирование и самодиагностика | ● | ● |
| Доступность | ||
| Аппаратная самодиагностика и автоматический сброс | ● | ● |
| Обнаружение и устранение программных отказов | ● | ● |
| Высокая надежность | ||
| Резервирование ЦП | - | ○ |
| Резервирование источников питания | - | ○ |
| Пользовательский интерфейс | ||
| Индикация дискретных входов/ выходов | ● | ● |
| Встроенный веб-сервер | ● | ● |
| Временная синхронизация | ||
| Вход IRIG-B | ● | ● |
| SNTP-клиент | ● | ● |
| По протоколу связи | ● | ● |
| Сервисный порт (передняя панель) | ||
| 1 порт Ethernet 10/100 BASE-TX | ● | ● |
| Интерфейсы связи (задняя панель) | ||
| Порт 1 RS-232 / RS-485 | ● | ● |
| До 3 дополнительных RS-232 / RS-485 / стекловолокно/ пластиковое волокно | ○ | ○ |
| 2 порта Ethernet 10/100/1000 BASE-TX (по умолчанию) или 100 BASE-FX | ● | ● |
| Протоколы связи | ||
| Максимальное число параллельных протоколов | 4 | 4 |
| IEC 61850-8-1 MMS-сервер (TCP/IP) и GOOSE | ○ | ○ |
| IEC 60870-5-103 (последовательный) | ○ | ○ |
| IEC 60870-5-104 (TCP/IP) | ○ | ○ |
| IEC 60870-5-101 (последовательный) | ○ | ○ |
| DNP 3.0 (TCP/IP или последовательный) | ○ | ○ |
| Modbus (TCP/IP или последовательный) | ○ | ○ |
| Courier (последовательный) | ○ | ○ |
| Другие | (необходимо обратиться в компанию) | |
| Конфигурирование, эксплуатационная поддержка и программирование | ||
| Automation Studio (дополнительно требуется лицензия на ПО) | ● | ● |
| Отраслевые библиотеки функций | (необходимо обратиться в компанию) | |
● - Основной параметр
○ - Опция
